說到鍛造法蘭相信很多朋友對這種產品不會感到特別的陌生，因為這這種設備在應用中發揮的效果非常突出，它不僅具有耐高溫、防腐蝕等優勢。還具有耐磨損等效果。但想要鍛造法蘭發揮的更加突出。還必須要注意使用該產品的注意要求。以下為大家做出詳細的介紹。


     不銹鋼鍛造法蘭主要是使管子與管子相互連接的零件。按結構型式分，有整體法蘭、活套法蘭和螺紋法蘭。常見的整體法蘭有平焊法蘭及對焊法蘭。法蘭管件指帶有法蘭 (突緣或接盤)的管件。它可由澆鑄而成，也可由螺紋連接或焊接構成。法蘭聯接指由一對法蘭、一個墊片及若干個螺栓螺母組成。

    1、據專業的法蘭鍛造產品生產人士指出，為防止由于法蘭蓋加熱而產生睛間腐蝕，焊接電流不宜太大，比碳鋼焊條較少20%左右，電弧不宜過長，層間快冷，以窄焊道為宜。

       2、焊條使用時應保持干燥，鈦鈣型應經150℃干燥1小時，低a氫型應經200-250℃干燥1小時(不能多次重復烘干，否則藥皮容易開裂剝落)，防止焊條藥皮粘油及其它臟物，以免致使焊縫增加含碳量和影響焊件質量。


       3、不銹鋼鍛造法蘭管件焊接時，受到重復加熱析出碳化物，降低耐腐蝕性和力學性能。推薦閱讀：焊法蘭使用效果好的原因

       4、鉻不銹鋼法蘭管件焊后硬化性美標法蘭較大，容易產生裂紋。若采用同類型的鉻不銹鋼焊條(G202、G207)焊接，必須進行300℃以上的預熱和焊后700℃左右的緩冷處理。若焊件不能進行焊后熱處理，則應選用不銹鋼法蘭管件焊條(A107、A207)。

       5、不銹鋼法蘭，為改善耐蝕性能及焊接性而適當增加適量穩定性元素Ti、Nb、Mo等，焊接性較鉻不銹鋼法蘭好一些。采用同類型的鉻不銹鋼法蘭焊條(G302、G307)時，應進行200℃以上的預熱和焊后800℃左右的回火處理。若焊件不能進行熱處理，則應選用不銹鋼法蘭管件焊條(A107、A207)。

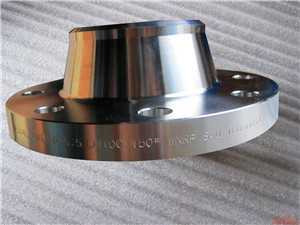

       而且不銹鋼鍛造法蘭是一種盤狀零件，在管道工程中最為常見，法蘭都是成對及與閥門上的配套法蘭使用的。 在管道工程中，法蘭主要用于管道的連接。在需要連接的管道，各種安裝一片法蘭盤，低壓管道可以使用絲接法蘭，4公斤以上壓力的使用焊接法蘭。
